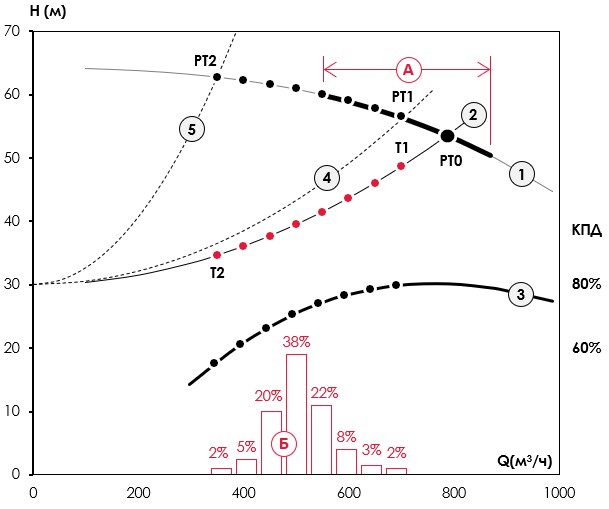

Основные эксплуатационные затраты (до 95%) приходятся на стоимость потребляемой энергии, которая напрямую зависит от режима работы насоса. Как показывает практика оценки эффективности насосных систем, насос редко работает в одной рабочей точке, под которую был подобран. Чаще его рабочие точки образуют определённый диапазон подач и находятся как в заданных заводом-изготовителем границах рабочей области, так и за её пределами. На рисунке 1 представлена напорная характеристика насоса (1), подобранного для работы в гидравлической сети (2) в заданной рабочей точке (РТ0).

Указанная точка определена исходя из максимальных требований сети по подаче и напору и лежит в рабочей области А (Рис. 1) насоса, обеспечивая его работу с максимальным КПД (кривая 3). Проведенная после длительной эксплуатации оценка эффективности насоса показала, что расход в гидравлической сети изменяется в пределах точек Т1÷Т2. Фактический рабочий диапазон насоса находится в границах точек РТ1÷РТ2, задаваемых путем увеличения гидравлического сопротивления сети при помощи дросселирования напорной задвижкой (кривые 4 и 5). Анализ годовой частоты распределения подач (диаграмма Б) показал, что более половины всех режимов находятся непосредственно на левой границе рабочей области насоса, либо за её пределами. КПД насоса здесь существенно ниже максимальной величины (кривая 3). Эксплуатация насоса в режиме недогруза приводит к снижению эффективности и надёжности.

Новый насос целесообразно подбирать таким образом, чтобы его рабочая область с точкой максимального КПД соответствовала по подаче основным фактическим режимам.

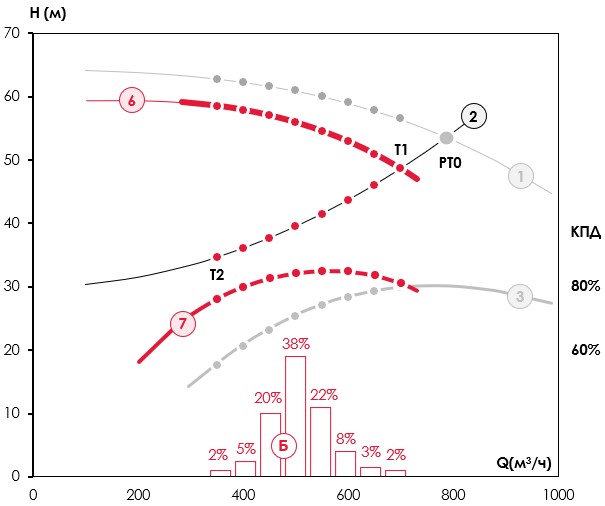

Подобранный насос с представленной на рисунке 2 напорной характеристикой 6 обеспечивает требуемый диапазон подач в границах точек Т1÷Т2. При этом область высоких значений его КПД (кривая 7) приходится на «основной» диапазон подач 450÷600 м3/ч. В целях исключения потерь напора и мощности при дросселировании целесообразно применение частотного регулирования (ЧР) насоса при помощи частотно регулируемого привода или гидравлической муфты.

ЧР обеспечивает точную «подстройку» напорной характеристики насоса под каждую требуемую рабочую точку (рис.3) и позволяет практически мгновенно изменять его рабочие параметры в соответствии с изменениями параметров сети. При этом КПД правильно подобранного насоса остаётся высоким во всём диапазоне регулирования.

Описанный подход к подбору насосного оборудования при его замене должен базироваться на достоверных данных о рабочих параметрах насоса и системы. По возможности, следует учитывать не только текущие, но и перспективные режимы и характеристики гидросистемы. Это позволит обеспечить соответствие подобранных насосов технологическим требованиям гидравлической сети в течение длительного периода эксплуатации.

ВЫВОДЫ

• Применение нового агрегата с аналогичными установленному ранее характеристиками, как правило, приводит к незначительному снижению энергопотребления за счёт отсутствия износа. Эксплуатация насоса в низкоэффективных режимах за пределами его рабочей области продолжается.
• Правильный подбор позволяет существенно повысить надёжность и эффективность насосного оборудования за счёт:
• Применения современных энергоэффективных насосов и двигателей,
• Работы насоса в оптимальных режимах с высоким КПД во всём диапазоне подач,
• Исключения избыточных потерь напора и применения энергоэффективных методов регулирования.
• При выборе типоразмера насоса необходимо учитывать фактические и перспективные режимы гидравлической сети.
• При необходимости обеспечить работу насосного оборудования в широком диапазоне подач целесообразно рассмотреть вариант параллельной работы менее производительных насосов.
